NCC-2000A

RCS
Mindestbestellmenge: 1 Stk.

VARES-2000Network Control-Center, (Audio-Matrix), 1 HE

+ Einfache Vernetzung – ohne Master/Slave Prinzip

+ Auf bis zu 1.500 Linien- oder 255 Rufgruppen erweiterbar

+ Überwachung aller Funktionen zur Aufrechterhaltung des SAA-Systems

+ Max. 32.000 W Leistung möglichs

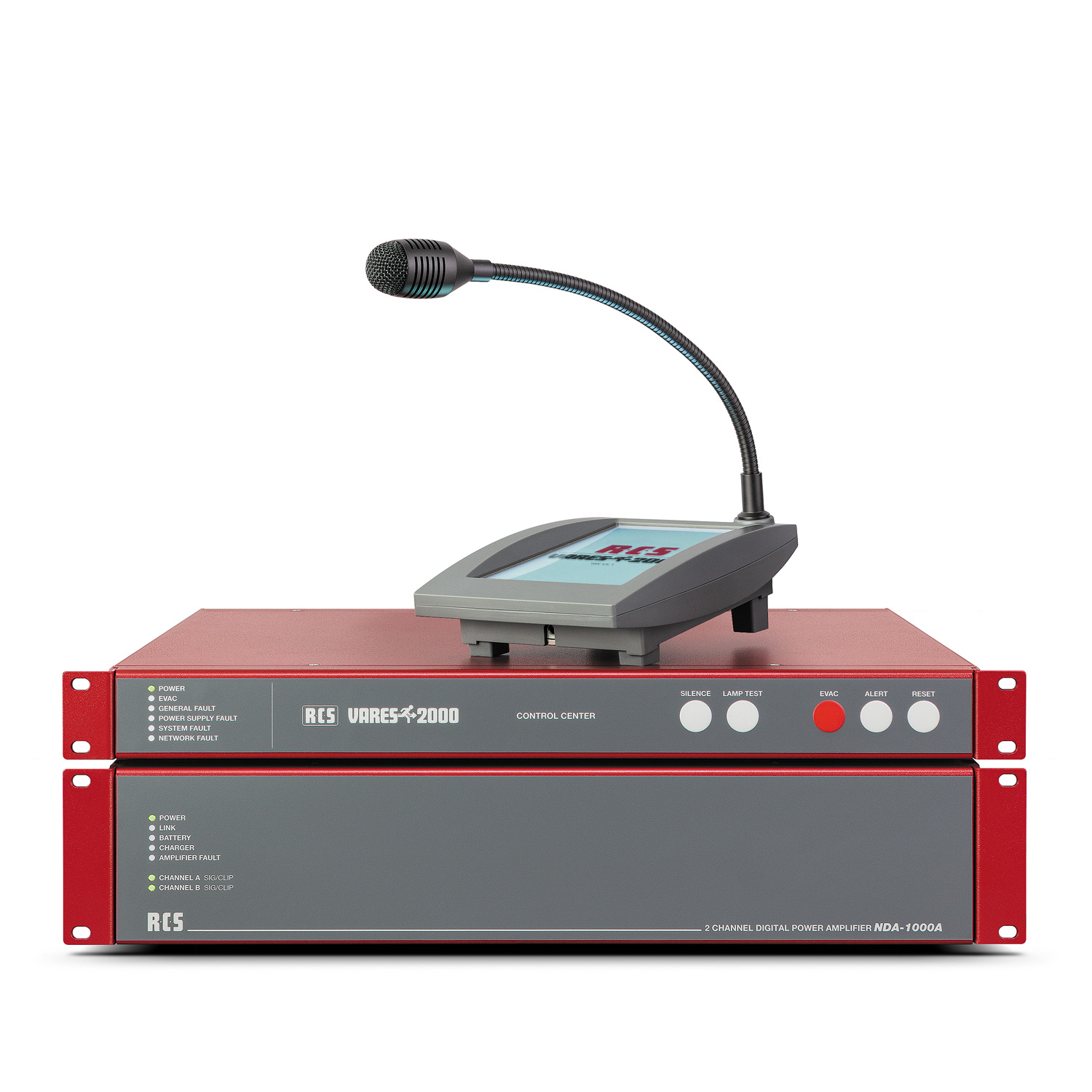

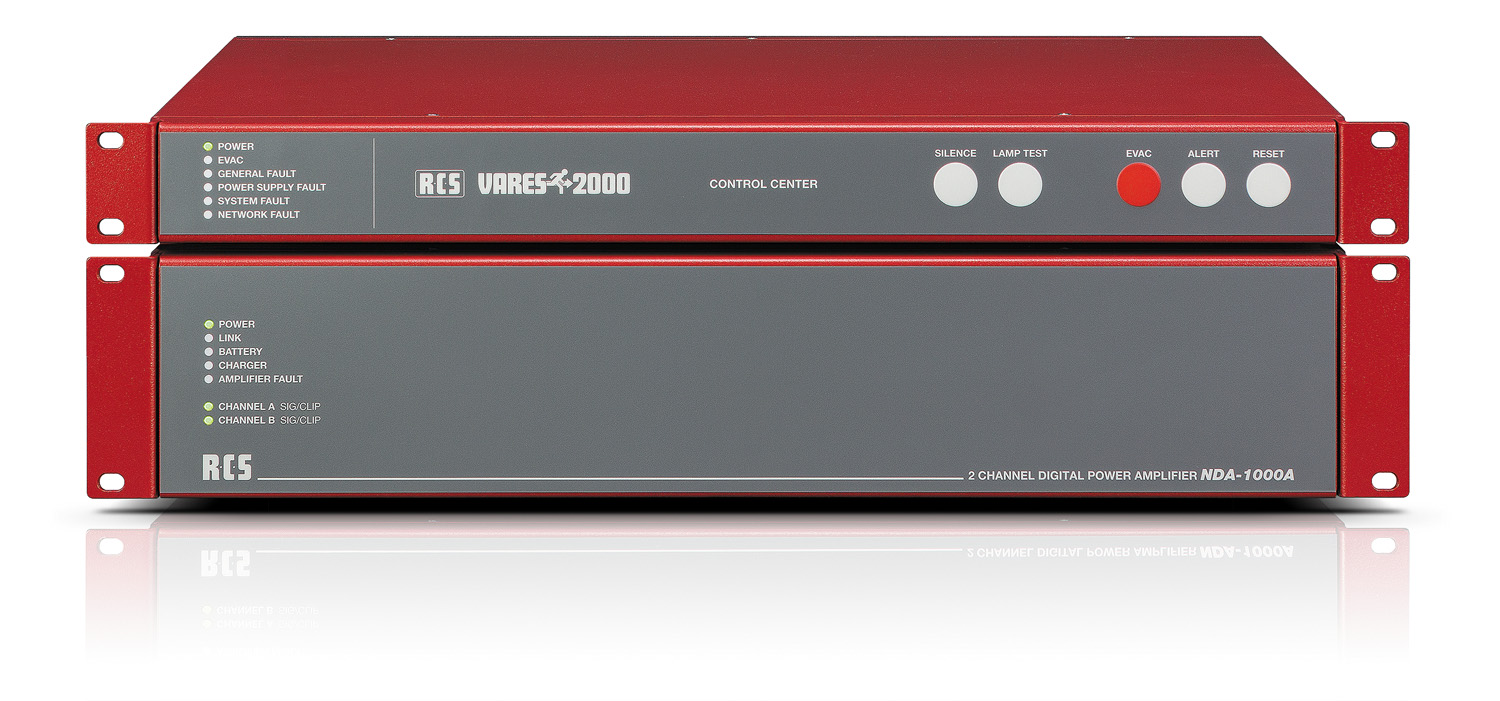

Das Control-Center ist das Herzstück des VARES-2000 Systems. Es verwaltet alle Funktionen einer SAA, eingehende Informationen und Audiosignale. Entsprechend den Anforderungen steuert es die Netzwerk-Verstärker, die A/B-Kanäle und die überwachten Linienerweiterungen. Dies beinhaltet auch die Verwaltung von Audiostreams, die vom Netzwerk kommen.

Das VARES-2000 Control-Center verarbeitet die Eingänge entsprechend ihrer eigenen Signalprioritätstabelle und verteilt das Audiosignal über das digitale AMP-Link-Modul, das zwei priorisierte Streams über eine dynamische Zuweisungstechnik verwaltet, an maximal 32x Verstärker NDA-1000 A pro Control-Center.

Die ferngesteuerten, überwachten Linienerweiterungen (NLE-406A) arbeiteten direkt mit dem NCC-2000 A. Diese Einrichtungen leiten die Audiosignale von den A/B-Kanälen des Verstärkers in die erforderlichen Lautsprecherbereiche oder Zonen.

Zwei gleichzeitige Audiosignale werden über eine erweiterbare Schaltmatrix verwaltet. Dies kann von mindestens 6 Lautsprecherlinien bis zu einem Maximum von 1.500 Lautsprecherlinien reichen, die in maximal 255 virtuelle Rufzonen gruppiert werden können.

Der Controller besitzt überwachte oder unüberwachte GPI- und GPO-Schnittstellen, globale und lokale Netzwerkports. Die überwachte AMP-Verbindung kommuniziert über den VARES-2000 Datenbus mit den Verstärkern NDA-1000 A.

Das VARES-2000 System verwendet die selbe Konfigurationssoftware wie auch das VARES-1500 System, wodurch sich die Verknüpfung beider Systeme einfach und unkompliziert darstellt.

Merkmale:

Audio-Matrixfunktion mit DSP

Bis zu 255 Netzknoten pro System mit Peer-Peer-System-Redundant (Ringtechnologie)

Netzspannungs- und Batterieüberwachung
Unterstütz Loop-Technik und EOL (End-of-Line)

Verstärker- und Mikrofonüberwachung

Text-Modul & digitaler Sprachspeicher

Prioritätskanal mit zweitem und/oder Backup-Kanal

16 überwachte oder unüberwachte Eingänge, frei konfigurierbar über Software)

(B x H x T)
483 x 44,2 x 365 mm; 1 HE

Artikelnummer: 609689 Kategorie:
Gewicht2,5 kg
brand

Lautsprecherkreise erweiterbar (mit NLE-406 A) auf
6 bis 1.500 Einzelkreise (gruppiert in max. 255 virtuelle Rufgruppen)

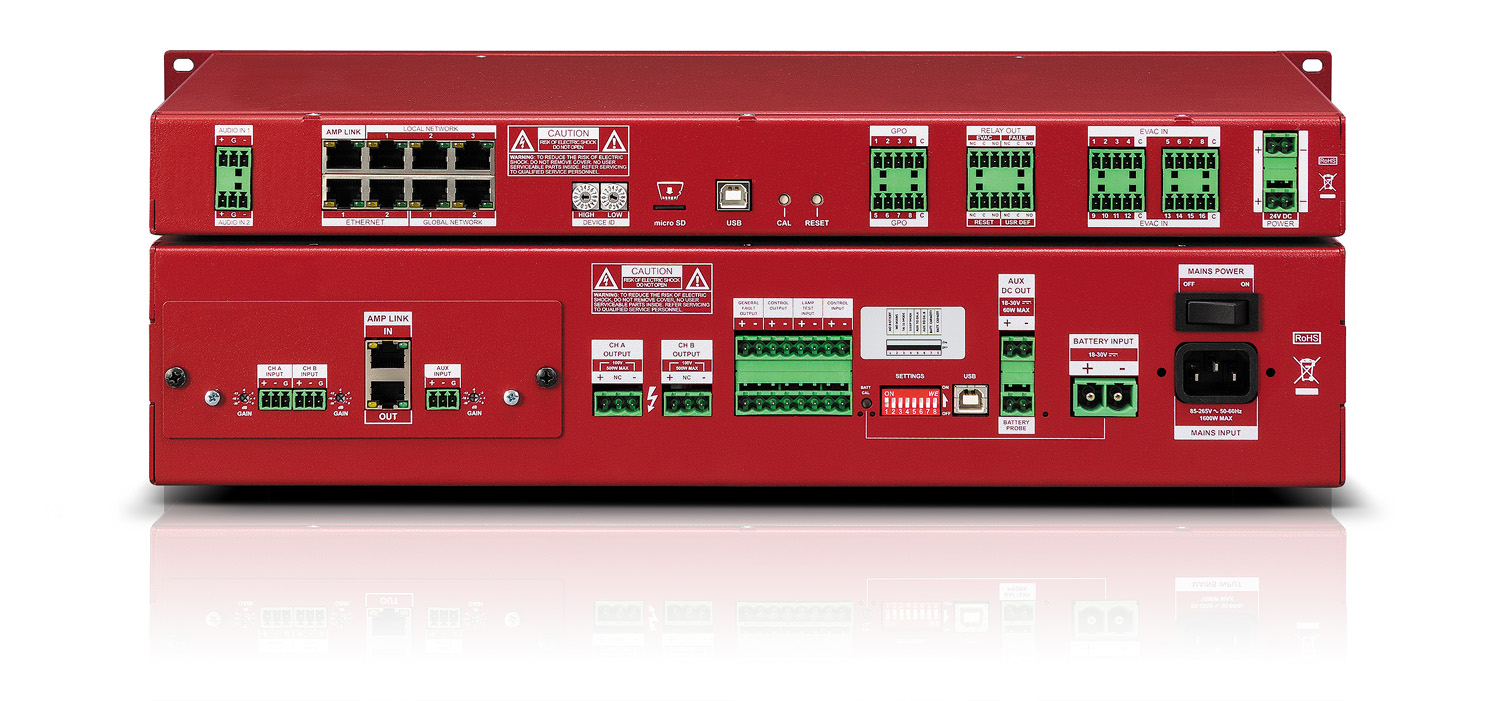

Anschlüsse
1x AMP-Verbindung (NDA-1000 A),
2x Global-Network, 3x Local-Network

Eingangskontakte (überwacht)
16x Eingänge (mit NIM-116 A erweiterbar)

Audioeingänge
2x BGM (analog) symmetrisch 0dBu (mit NIM-116 A erweiterbar)

Ausgangskontakte
1x Alarm-, 1x Fehlerkontakt (Relais),
8x Pflichtrufausgang (open collector)

Sprachspeicher
16 Min. (WAV, mono); 16 Nachrichten (13 frei)

Frequenz (Local-Network)
50 – 20.000 Hz (-3 dB)

Frequenz (Global-Network)
100 – 12.000 Hz (-3 dB)

Signal-Rauschabstand
besser als 90 dB

Klirrfaktor (THD) bei 1 kHz
± 0,05%

Spannungsversorgung
24V DC / 300 mA

Abmessungen (B x H x T)
483 x 44,2 x 365 mm; 1 HE

Gewicht (ohne Akku!)
ca. 2,5 kg

Downloads

Datenblatt VARES-2000_DE_web (3,61 MB)
EN54-16-Zertifikat_VARES-2000_V1_12-2019 (474,35 kB)
Bedienungsanleitung VARES-2000_DE (9,81 MB)
