Beschreibung

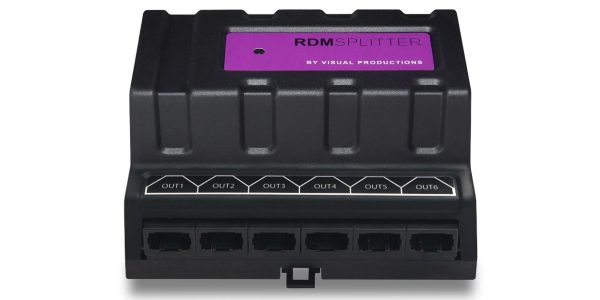

Der RdmSplitter ist ein optisch isolierter Splitter/Booster für DMX- und RDM-Netzwerke.
Das weit verbreitete Datenprotokoll für Beleuchtungsgeräte ist DMX-512. Es ist ein sehr erfolgreiches Protokoll mit einigen Einschränkungen. Die maximale Anzahl angeschlossener Geräte ist auf 32 begrenzt und ein DMX-Kabel sollte nicht länger als 300 Meter sein.
Der RdmSplitter hilft, diese unbequemen Einschränkungen zu überwinden. Der Splitter nimmt ein DMX-Signal und sendet es an seinen 6 DMX-Ausgangsports wieder aus. Jeder Ausgangsport kann 32 weitere Geräte ansteuern. Der Splitter kann auch als Signalverstärker fungieren, da jeder Port eine weitere 300 Meter lange Verbindung unterstützt.
Normalerweise erfordert DMX, dass Geräte in einer Bus-Topologie verbunden werden, wobei ein Kabel durch jedes Gerät läuft. Der RdmSplitter ermöglicht eine Sterntopologie für eine effiziente Kabelnutzung.
Die DMX-Ausgangsports sind durch optische Isolierung geschützt und schützen den Splitter und die angeschlossenen Geräte vor Stromstößen und gefährlichen Masseschleifen.
Der RdmSplitter unterstützt die RDM-Kommunikation. RDM ist das Protokoll, mit dem Ihre Geräte Feedback-Informationen über das DMX-Kabel an die Beleuchtungssteuerung senden können.
Neben dem beliebten Modell mit Schraubklemmen ist auch eine RdmSplitter-Version mit RJ-45-Anschlüssen erhältlich. Die Wahl dieses Modells kann Zeit sparen, wenn Sie mit LED-Treibern arbeiten, die auch mit RJ-45-Anschlüssen ausgestattet sind.
Der CueCore2 ist das zentrale Mitglied einer Produktfamilie, die den QuadCore für eine erweiterte DMX-Universumskapazität umfasst. Der IoCore2 für zusätzliche GPI-, GPO- und RS-232-Ports. Die B-Station, ein wandmontiertes Tastenfeld. Und der RdmSplitter, ein DMX-Signal-Booster/Splitter.
Der RDMSplitter lässt sich problemlos mit den CueCore2- und QuadCore – Lighting-Engines kombinieren. Oder das IoCore2 , ein GPI-, GPO- und RS-232-Schnittstellenmodul. Und die B-Station2 und Kiosk . Es ist auch ein RDM/DMX-Splitter mit Schraubklemmen erhältlich.
105 x 86 x 60 mm (B x H x T)
