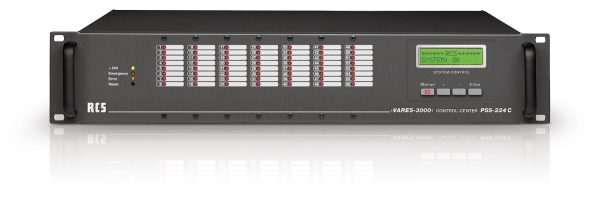

Das digitale, einfach programmierbare und flexibel ausbaufähige Control Center PSS-224C des VARES 3000-Systems übernimmt das Audio- und Alarm Management für Anlagen mit bis zu 224 Lautsprecherlinien bzw. Schaltkontakten.
In Verbindung mit der Erweiterungseinheit PEU-056B, von welcher insgesamt 3 Einheiten an einer PSS-224C betrieben werden können, ist der projektspezifische Ausbau von 8 bis 224 Linien in 8er Schritten flexibel und einfach möglich.
Die Grundgeräte PSS-224C und PEU-056B werden ohne Relaiskarten angeboten, da je nach Bedarf 4 verschiedene Typen zur Verfügung stehen, als Neuheit die Relaiskarte PRC-408C und PRC-508 A inkl. Routing der Verstärker- und Lautsprecherüberwachung gemäß VDE 0828/EN 60849.
Zehn zum Teil überwachte, potentialgetrennte Eingänge ermöglichen die Remote-Steuerung des VARES 3000 Centers.
Die einfache Programmierung des Centers PSS-224C erfolgt wie bei allen Geräten des „VARES 3000-Systems“ über die PC-Software „ConfigV3000“
Merkmale
Überwachung aller Systemkomponenten gemäß VDE 0828/ EN 60849.
Ansteuerung und Überwachung von bis zu 224 Lautsprecherlinien (in Verbindung mit 3x PEU-056B).
Flexible Verwendung der Relaiskarten PRC-008C, PRC-308C, PRC-408C und PRC-508A.
Anschluss und Überwachung von bis zu 128 Endstufen (in Verbindung mit 16x PHM-802B).
8 überwachte und 2 nicht überwachte potentialgetrennte Eingänge.
Zusätzliche 8 potentialgetrennte Eingänge mit optionalem Eingangsmodul PIC-208B.
Überwachte 24V Netzteil- und Notstromeingänge.
Relais 0 für Sonderfunktionen.
Pflichtrufausgang 24V 2A.
Ein symmetrischer erdfreier Audioeingang, sowie ein symmetrischer erdfreier Audioausgang.
Relaiskarte PRC-308 C für Sonderfunktionen wie Alarm, Fehler und als Verstärkerpflichtrufkarte einsetzbar.
Busanschluss RS-485.
Interne Quarzuhr für zeitgenaue Überwachungsintervalle, synchronisierbar über das DCF-Busmodul PRR-077-B.
Zeitabhängige Steuerung der PSS-224C von der Hauptuhr PTC-240B aus.
Optionale Module: Display- und Tastenmodul, Text- und Gongmodul, Mess- und Überwachungsmodul, Audio-Modul für Audiorouting.
Technische Daten PSS-224C
Lautsprecherkreise: 8 (bis 56 voll ausgebaut)
Schnittstelle: RS485-Bus
NF-Ausgangspegel: 0 dB / 775 mV
Modulschacht: 3 Modulschächte
Stromversorgung: 24 V DC / max. 800 mA
Stromquelle: Schaltnetzteil / Akku
Abmessungen: 483 x 89 x 270 mm, 2 HE
Gewicht: 3,3 kg (voll ausgebaut 5,5 kg)
