Beschreibung

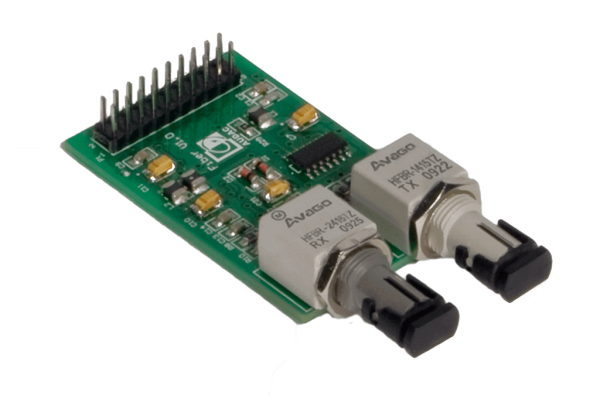

Matrix Fiber Interconnection Module
Das OPT2 ist eine Lichtwellen-Schnittstelle für die Digitalen Multizonen-Matrix-Systeme R2 und M2.
Das Interface ermöglicht die Übertragung von bis zu 16 Digitalen Audiosignalen über eine einzige Verbindung (8 Stereokanäle).
Die Ein- und Ausgänge sind als ST/PC-Anschlüsse für 62,5 / 125 µm Multimode-Fasern ausgeführt.
Die einzelnen Systemkomponenten müssen in einer Ring-Topologie miteinander verbunden werden. Dabei werden mehrere Geräte in Reihe geschaltet, wobei der Signalweg immer geschlossen sein muss.
Die maximale Distanz zwischen zwei Geräten darf in solch einer Ring-Topologie maximal 1000 Meter betragen. Sollen größere Strecken überbrückt werden, muss das Signal mit einem Repeater verstärkt werden.
Die Datenübertragung erfolgt über ein von AUDAC speziell für diese Anwendung entwickeltes Protokoll. Dies garantiert eine maximale Geschwindigkeit und Übertragungsleistung.
Die Software zur Steuerung und Konfiguration der OPT2 Schnittstelle liegt bei.
Die Auswahl der über die LWL-Schnittstelle übertragenen Audiosignale sowie die Zuordnung der einzelnen Kanälen der Schnittstelle zu den Zonen erfolgt über die grafische Benutzeroberfläche des Matrix-Systems.
Zum Anschluss des OPT2 empfehlen wir Lichtwellenleiter vom Typ Procab FBS125 Duplex Fiber connection cable ST/PC.
Das OPT2 bietet die gleichen Funktionen wie das R2OPT.
70 x 30 x 12 mm
