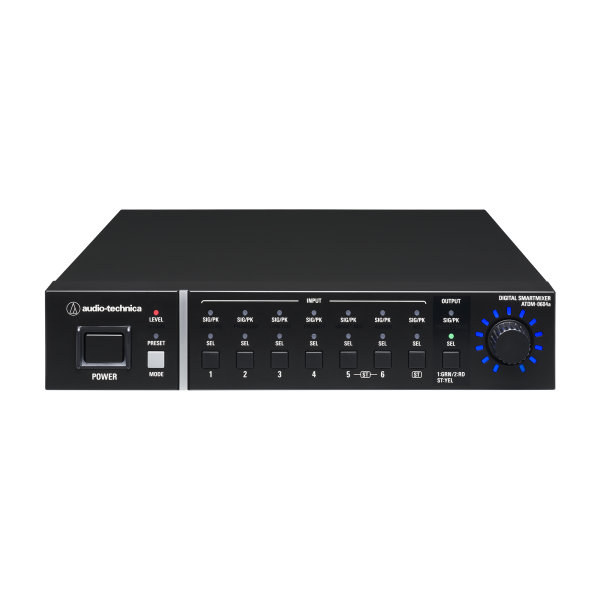

Audio Technica

ATDM-0604aEU

Kurzbeschreibung

Digitaler SmartMixer, 6 in 4 out, 2×2 USB, 2x GPO, 9,5“/1HE

Art. Nr. 609846

Lagerstand

Preise nur für registrierte B2B-Kunden

Um unsere B2B-Preise und den Webshop nutzen zu können, benötigen Sie ein Kundenkonto. Bereits Kunde? Jetzt anmelden

Als Neukunde registrieren

Beschreibung
Technische Details

Beschreibung

Audio-Technicas neuer digitaler SmartMixer® ATDM-0604a bietet innovative Features für die unterschiedlichsten Einsatzbereiche – von Konferenzräumen bis hin zu Ausbildungsinstituten. Die erweiterten Funktionen dieses Modells wurden unter Berücksichtigung der Rückmeldungen unserer Kunden entwickelt und gewährleisten eine optimale Performance bei Online- und Live-Meetings. Dies sind die wichtigsten Neuerungen und Erweiterungen im Vergleich zum Vorgängermodell:

6 Mic/Line-Eingänge und 1 unsymmetrischer Stereo-Eingang

2 symmetrische Ausgänge und 1 unsymmetrischer Stereo-Ausgang

USB-Audio-Eingang/-Ausgang (1 Stereo-Eingang, 1 Stereo-Ausgang)

Remote-LED-Steuerung für das Array-Hängemikrofon ES954 via GPO-Anschluss

SmartMixer® mit wählbarem Gain-Sharing- und Gate-Modus

Leistungsfähige Echounterdrückung für alle Eingangskanäle

Störgeräuschunterdrückung für alle Ausgangskanäle

Integrierter 4-Band-EQ plus Kompressor/De-Esser in jedem Eingangskanal

8 x 8-Band-Rückkopplungssperre für Mic/Line-Eingänge und beliebige Ausgangskanäle

Integrierter parametrischer 12-Band-EQ, Kompressor und Limiter in jedem Ausgangskanal

Audio-Technica LINK-Anschlüsse – kompatibel mit zahlreichen Produkten mit Audio-Technica LINK-Funktionalität

Konfiguration der Audio-Ausgänge/-Eingänge über Gerätefront, auch ohne Computer

Erweiterte Einstellungen konfigurierbar via Web-Browser oder Smart Mixer Manager-App (computergestützte Anwendungen)
Remote-Steuerung via IP-Protokoll

Technische Details

Gewicht	2,70 kg
Anwendung	AUDIO
Kategorie	Audio Prozessor
Typ	Mischer

Max. Gain
64 dB

Frequency Characteristics
20 Hz to 20 kHz (MIC -16 dBu): +1.0 / -1.0 dB
20 Hz to 20 kHz (MIC -60 dBu): +1.0 / -2.0 dB
20 Hz to 20 kHz (LINE 24 dBu): +1.0 / -1.0 dB
20 Hz to 20 kHz (LINE -40 dBu): +1.0 / -2.0 dB

Dynamic Range
110 dB or higher, A-weighted/ST

S/N Ratio
90 dB or higher, A-weighted/ST

Headroom
20 dB or higher

Input Referred Noise
-126 dBu or less, Rs = 150 ohm, DIN

Common-Mode Rejection Ratio
80 dB or higher, 1 kHz

Residual Noise
-86 dBu or less, A-weighted

Channel Separation
-80 dB or less, 1 kHz unity

Total Harmonic Distortion
0.03% or less, 1 kHz unity

Analog Input
MIC 1 to 6 max.: 0 dBu
MIC 1 to 6 unity： -40 dBu
LINE 1 to 4 max.: +10 dBV
LINE 1 to 4 unity: -10 dBV
LINE 5 to 6 max.: +24 dBu
LINE 5 to 6 unity: +4 dBu / 0 dBV / -10 dBV / -20 dBV
ST max.: +10 dBV
ST unity: -10 dBV / -20 dBV

Analog Output
UNBAL max.: +10 dBV / -13 dBV
UNBAL unity: -10 dBV / -33 dBV
BAL 1/L, 2/R max.: +24 dBu / +20 dBV / +10 dBV
BAL 1/L, 2/R unity: +4 dBu / 0 dBV / -10 dBV

Phantom Power
+48V DC

Netzteil
100 to 240 V AC (50/60 Hz)

Power Consumption
17 W

Betriebstemperatur
0 to 40°C (32 to 104°F)

Operating Humidity Range
25 to 85% (with no condensation)

Abmessungen
219.3 mm (8.6") ×346.3 mm (14") ×44 mm (1.7") (W×D×H), including protrusions

Gewicht
1.89 kg (4.2 lbs)

Finish
Front panel: Black with silver lines
op/rear/sides: Black

PAD (Attenuation Level)
-24 dB

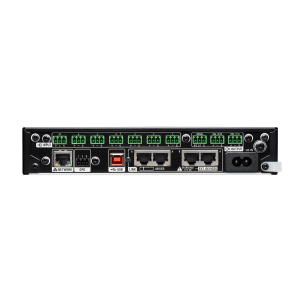

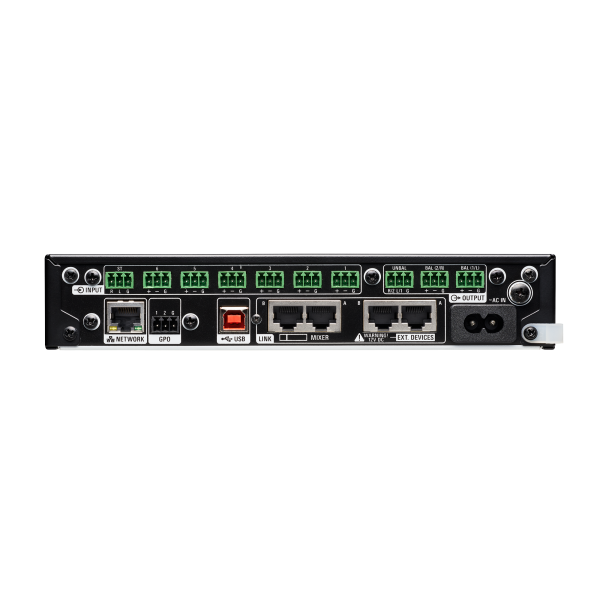

I/O Connector
INPUT ST: Euroblock connectors (3-pin)
INPUT MIC/LINE 1 to 6: Euroblock connectors (3-pin)
OUTPUT UNBAL: Euroblock connectors (3-pin)
OUTPUT BAL 1/L, 2/R: Euroblock connectors (3-pin)
GPO: Euroblock connectors (3-pin)

Level Indicator
SIGNAL/PEAK: 1 point (Red/Yellow/Green) Peak indicate (red)： -5 to 0 dB Peak hold time: 2 sec.

Remote Control
IP protocol: RJ-45 × 1 pc IP address：192.168.33.102 (factory default) Communication speed: 100 Mbps

Network
IP protocol: RJ-45 × 1 pc

Link I/O
Audio-Technica LINK：RJ-45 × 4 pcs Communication speed: 100 Mbps

USB Type B
Channel: Stereo input x 1 ch, stereo output x 1 ch (24-bit) Communication speed: High-speed (480 Mbps)

A/D Converter
Resolution: 24-bit Dynamic range: 115 dB

D/A Converter
Resolution: 24-bit Dynamic range: 115 dB

Beiliegendes Zubehör
Euroblock connector × 11, Rack-mount (large, small), Rack-mount screw x 6, Power cable, Rubber foot x 4
