Beschreibung
APG20MK2 ist ein Audio-Empfänger-Gateway zur Konvertierung von per Datenbus übertragenen Audiosignalen in Line- und Mikrofonsignale, die anschließend an Standard-Eingänge von Audioverstärkern, Vorverstärkern, Mischpulten und vielem mehr überführt werden können.
In Kombination mit den entsprechenden Eingangsmodulen (WLI und WMI) ist der APG20MK2 die ideale Lösung für die zweikanalige Übertragung von Line- und Mikrofonsignalen über Entfernungen bis zu 300 m mittels Standard-UTP-CAT5E-Kabeln (oder besser). Entfernungen bis zu 600 m lassen sich durch Hinzufügen weiterer Geräte zur Spannungsversorgung realisieren. Dank des Differenzsignals am Bus-Eingang mit erhöhten Spannungspegeln sind die empfangenen Signale unempfindlich gegenüber Rauschen, Interferenzen und Pegelabfällen, wie sie bei der Übertragung über größere Entfernungen typischerweise auftreten. Damit empfiehlt sich der APG20MK2 für alle Einsätze, bei denen hochwertige Audiosignale unter Erhalt der Audioqualität über große Distanzen übertragen werden sollen.

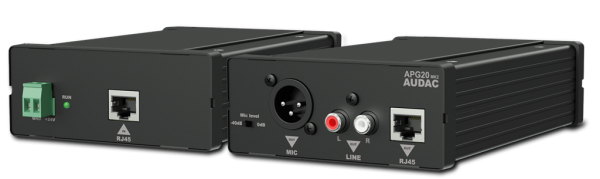

Der Bus-Eingang, über den die beiden Audiokanäle, ein RS-485-Datenkanal und 24 Volt Gleichspannung an die Senderseite übertragen werden, ist als RJ45-Steckverbinder ausgeführt. Als Audioausgänge stehen zwei Cinch-Anschlüsse (Line) und ein XLR(f)- Anschluss (Mikrofon) zur Verfügung. Darüber hinaus ist der XLR-Ausgang mit einem Schalter ausgestattet, über den der Ausgangspegel zwischen -40 dB und 0 dB umgeschaltet werden kann. Die beiden Signale des RS-485-Datenbusses liegen zudem an einem RJ45-Ausgang an, über den sie an das gesteuerte Equipment durchgeschleift werden können.
Als Zubehör sind verschiedene Montagebügel zur Installation unter Tischen, in Schränken oder in einem 19″ Rack erhältlich.
